BT40-FMB22-45L(MAS403) Патрон фрезерний
Опис
Характеристики
Інформація для замовлення

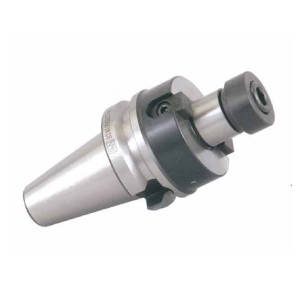

Оправлення призначене для закріплення торцевих корпусних фрез на фрезерних верстатах.
Оправлення є верстатним оснащенням. Фреза за посадковим отвором одягається на оправку і закріплюється на ній.
Кожна оправка затискає фрези з певним посадковим діаметром.
| Type | Basic dimensions (mm) | ||||||||||
| fig. | D | L | C1 | H1 | H2 | W | G | C4 | H3 | H4 | |
| BT30 | |||||||||||
| BT30-FMB22-45 | 1 | 22 | 45 | 56 | 18 | 4 | 10 | M10 | - | - | - |
| BT30-FMB27-45 | 1 | 27 | 45 | 64 | 20 | 4 | 12 | M12 | 32 | 13 | 17 |
| BT40 | |||||||||||
| BT40-FMB22-125 | 1 | 22 | 125 | 48 | 18 | 4 | 10 | M10 | - | - | - |
| BT40-FMB22-150 | 1 | 22 | 150 | 48 | 18 | 4 | 10 | M10 | - | - | - |
| BT40-FMB22-45 | 1 | 22 | 45 | 48 | 18 | 4 | 10 | M10 | - | - | - |
| BT40-FMB22-60 | 1 | 22 | 60 | 48 | 18 | 4 | 10 | M10 | - | - | - |
| BT40-FMB27-105 | 1 | 27 | 105 | 60 | 20 | 4 | 12 | M12 | 32 | 13 | 17 |
| BT40-FMB27-45 | 1 | 27 | 45 | 60 | 20 | 4 | 12 | M12 | 32 | 13 | 17 |
| BT40-FMB27-60 | 1 | 27 | 60 | 60 | 20 | 4 | 12 | M12 | 32 | 13 | 17 |
| BT40-FMB27-90 | 1 | 27 | 90 | 60 | 20 | 4 | 12 | M12 | 32 | 13 | 17 |
| BT40-FMB32-45 | 1 | 32 | 45 | 63 | 21 | 4 | 14 | M16 | 41 | 16 | 20 |
| BT40-FMB32-60 | 1 | 32 | 60 | 63 | 21 | 4 | 14 | M16 | 41 | 16 | 20 |
| BT40-FMB40-45 | 1 | 40 | 45 | 68 | 23 | 4 | 16 | M16 | 47 | 15 | 20 |
| BT40-FMB40-60 | 1 | 40 | 60 | 68 | 23 | 4 | 16 | M16 | 47 | 15 | 20 |
| BT50 | |||||||||||
| BT50-FMB22-105 | 1 | 22 | 105 | 48 | 18 | 4 | 10 | M10 | - | - | - |
| BT50-FMB22-150 | 1 | 22 | 150 | 48 | 18 | 4 | 10 | M10 | - | - | - |
| BT50-FMB22-200 | 1 | 22 | 200 | 48 | 18 | 4 | 10 | M10 | - | - | - |
| BT50-FMB22-45 | 1 | 22 | 45 | 48 | 18 | 4 | 10 | M10 | - | - | - |
| BT50-FMB22-75 | 1 | 22 | 75 | 48 | 18 | 4 | 10 | M10 | - | - | - |
| BT50-FMB27-45 | 1 | 27 | 45 | 65 | 20 | 4 | 12 | M12 | 32 | 13 | 17 |
| BT50-FMB27-75 | 1 | 27 | 75 | 65 | 20 | 4 | 12 | M12 | 32 | 13 | 17 |
| BT50-FMB27-90 | 1 | 27 | 90 | 65 | 20 | 4 | 12 | M12 | 32 | 13 | 17 |
| BT50-FMB32-45 | 1 | 32 | 45 | 73 | 21 | 4 | 14 | M16 | 41 | 16 | 20 |
| BT50-FMB32-75 | 1 | 32 | 75 | 73 | 21 | 4 | 14 | M16 | 41 | 16 | 20 |
| BT50-FMB40-45 | 1 | 40 | 45 | 85 | 23 | 4 | 16 | M16 | 47 | 15 | 20 |
| BT50-FMB60-75 | 2 | 60 | 75 | 128.57 | 32 | 4 | 25.4 | - | - | - | - |
| Основні | |
|---|---|
| Країна виробник | Китай |
| Тип комплектуючого | Патрон цанговий |
| Довжина | 45 мм |
| Стан | Новий |
- Ціна: 1 029 грн
