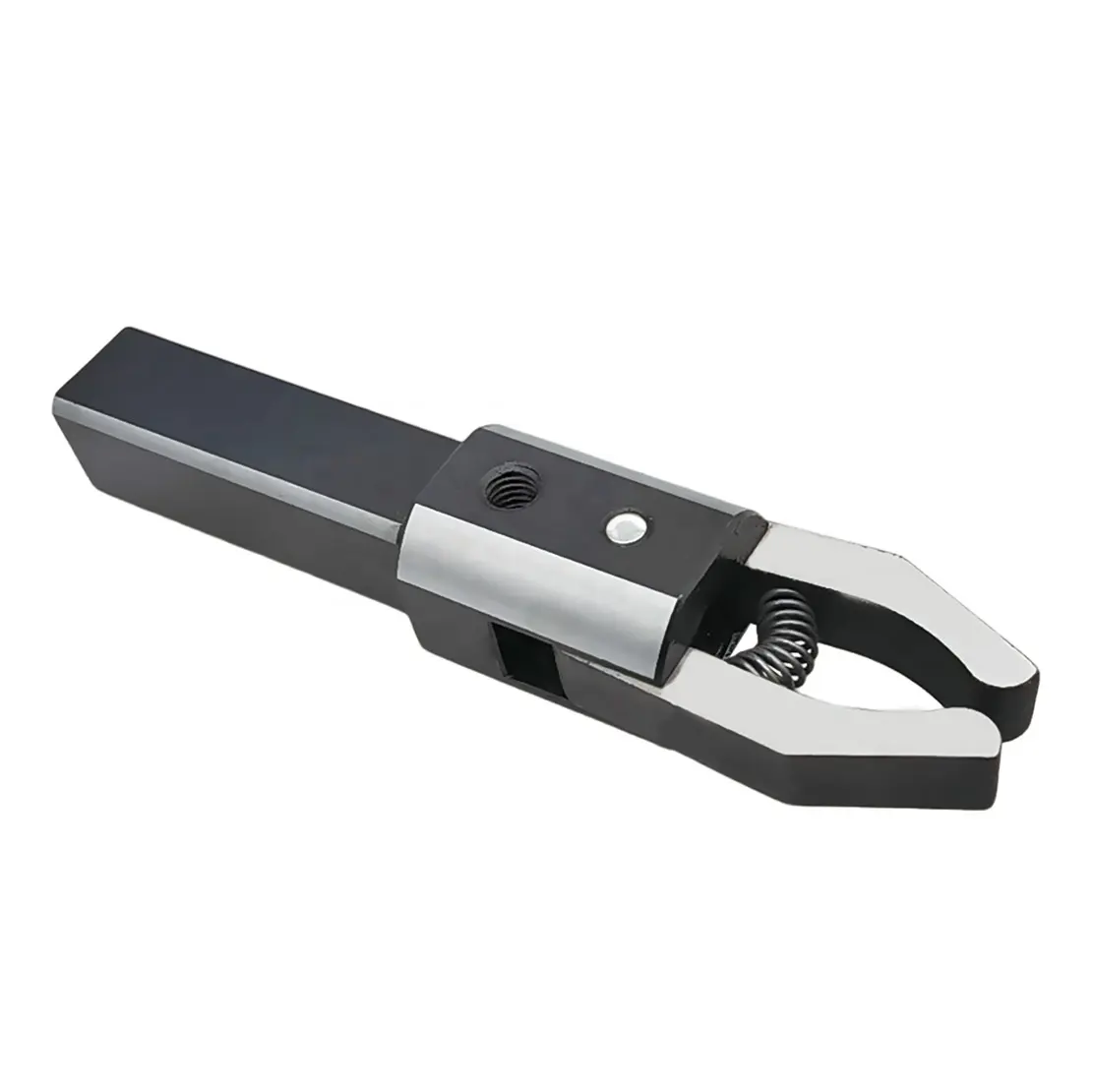

Барпуллер (витягувач прутка) ZDLLQ-16 3-43mm
Витягувач прутка, заготовок LLQ-D32 із двома затискними губками для токарного центру з ЧПУ. Діаметр хвостовика 32 мм. Діапазон затиску 5-38 мм. Пристосування для подачі прутків Bar puller хвостовиком вставляється в верстат безпосередньо у різцетримач, блок VDI відповідного розміру або через перехідну втулку. Механічний барпулер автоматизує, спрощує та прискорює витягування заготовки з патрона на задану довжину.
У механізмі подачі прутків типу LLQ заготівля стискується з допомогою зусилля пружини. Робота барпуллера задається та контролюється простою програмою верстата з ЧПУ. Не потрібне пневматичне чи гідравлічне обладнання. Механічний витягувач прутка – відмінна альтернатива дорогому обладнанню, особливо для виробництв малої потужності та при виготовленні невеликих деталей. Проста та надійна конструкція.
Як використовувати барпулер LLQ-D32:
1. Послабте гвинт, що фіксує, розташований зверху на корпусі барпуллера.
2. Відрегулюйте ширину губок на потрібний діаметр заготовки за допомогою гвинта у хвостовику, орієнтуючись по штангенциркулю.
3. Рекомендуємо виставляти ширину губок на 0,8-1,5 мм менше діаметра прутка, що витягується.
4. Затягніть гвинт, що фіксує.
5. Встановіть барпулер у різцетримач верстата, потім повільно захопіть пруток і, якщо потрібно, знову відрегулюйте ширину губок (п. 1-4).
6. Захоплення прутка відбувається за рахунок сильної внутрішньої пружини, а витягування на задану довжину по осі Z – завдяки інструментальній головці верстата та програмі ЧПУ.
7. Поки заготовка затиснута в патроні, bar puller підвести до заготівлі швидким переміщенням (G0) так, щоб вісь заготівлі та вісь барпуллера збіглися, а відстань від губок до торця заготівлі вийшла приблизно 1-3 мм.
8. Далі робочим переміщенням (G1) необхідно перемістити витягувач прутка по осі Z так, щоб губки трохи наповзли на заготовку.
9. Розтиснути патрон, переміщенням осі Z висунути пруток на потрібну довжину. Коли пруток витягнутий, рух горизонтальною осі припиняється, і патрон по команді затискає заготовку.
10. Після затискання патрона різцетримач продовжує рухатися осі Z, і заготовка звільняється.
Увага! Виліт прутка з патрона для захоплення має бути від 10 до 20 мм, вага заготовки не більше 25 кг.
Основні | |
---|---|
Країна виробник | Китай |
- Ціна: 900 ₴
