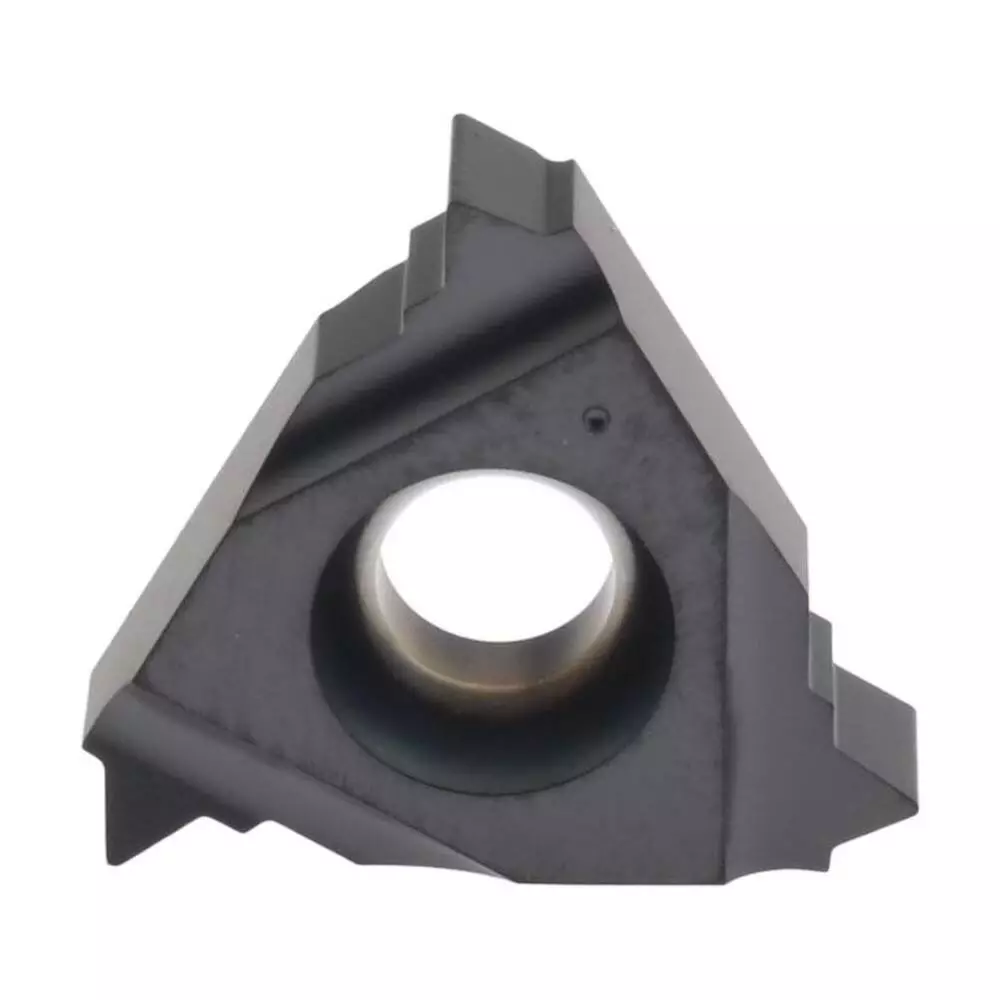

16 IR 8 UN (сталь, нерж.сталь, кол.метал) Пластина токарна т/с

Уніфіковані дюймові різьблення стандарту UN (UNC, UNF та UNEF) набули дуже широкого поширення на території таких країн як США та Канада, де діє дюймова система вимірювань. У цих країнах цей стандарт є основним для болтів, гвинтів, гайок та багатьох інших видів кріпильних деталей, що використовуються в машинобудуванні та збройовій індустрії.Їх виготовлення регламентується та контролюється організаціями ASME та ANSI.

Американське різьблення має той же профіль з кутом при вершині 60°, що і метрична стандарту ISO, але її основні параметри виражені не в міліметрах, а в дюймах. Залежно від частоти витків, дане різьблення також буває велике (основне) UNC, дрібне UNF і особливо дрібне UNEF. Число витків на дюйм називається кроком TPI, тоді як у метриці під кроком мається на увазі відстань між сусідніми вершинами гвинтової лінії Р (мм). Ці параметри пов'язані співвідношенням: Р = 1 "/ TPI (нагадаємо, що 1" = 2,54 мм).

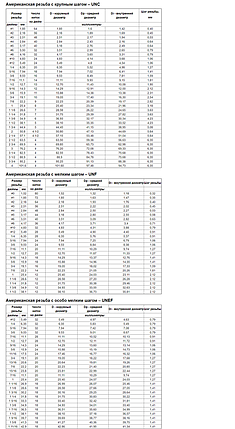

Умовні позначення резьб стандарту UN (UNC, UNF і UNEF)
У позначенні різьблення вказується її зовнішній діаметр - D, за яким слідує крок - TPI (кількості ниток на дюйм) і її тип - UNC або UNF. Для діаметрів менш 1/4" розмір позначається цілим числом від 0 до 12, яке стоїть після символу # або №. Кожному числу відповідає певний зовнішній D, точне значення якого можна подивитися в довідковій таблиці. Для всіх інших діаметрів вище 1/4" ця величина виражена в дюймах.
